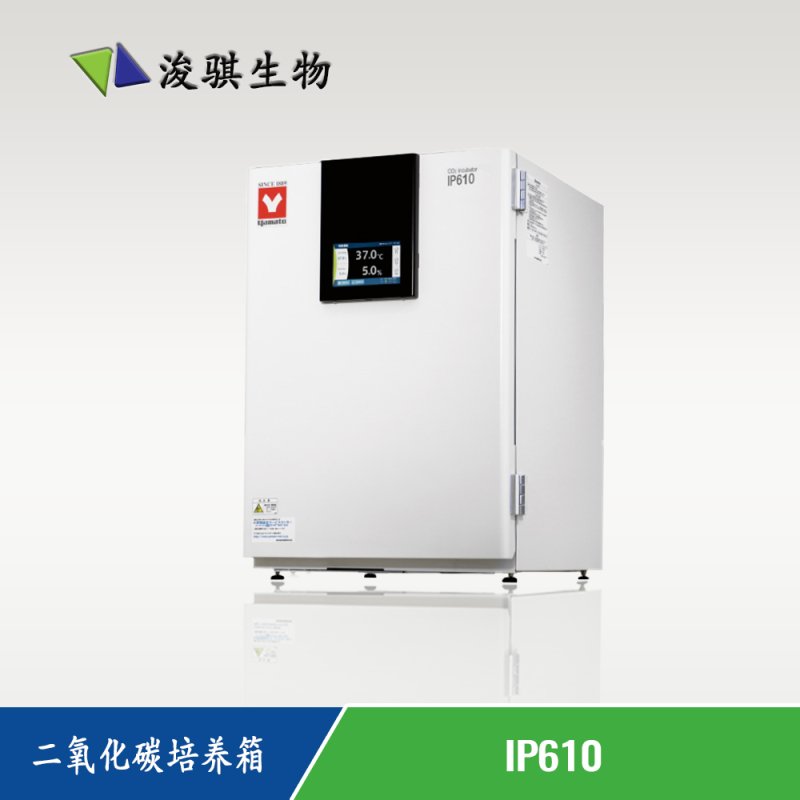

提供良好培養環境和操作性的水套式二氧化碳培養箱。

■特點

●防止污染

槽內采用無縫焊接設計，所有角都是圓弧結構、背面4個角還使用球形角。另外，棚受與壁面一體成形，起到了防塵作用，也便于清潔。

●穩定的培養運行

采用水套方式使槽內壁面溫度達到均一，以及通過上下氣流的微風循環方式，將壁面的結霜控制在較小限度。

●CO2控制的穩定性和可靠性

通過采用新型單光線、二波長的NDIR傳感器，大幅提升了連續運行時的耐久性和穩定性。

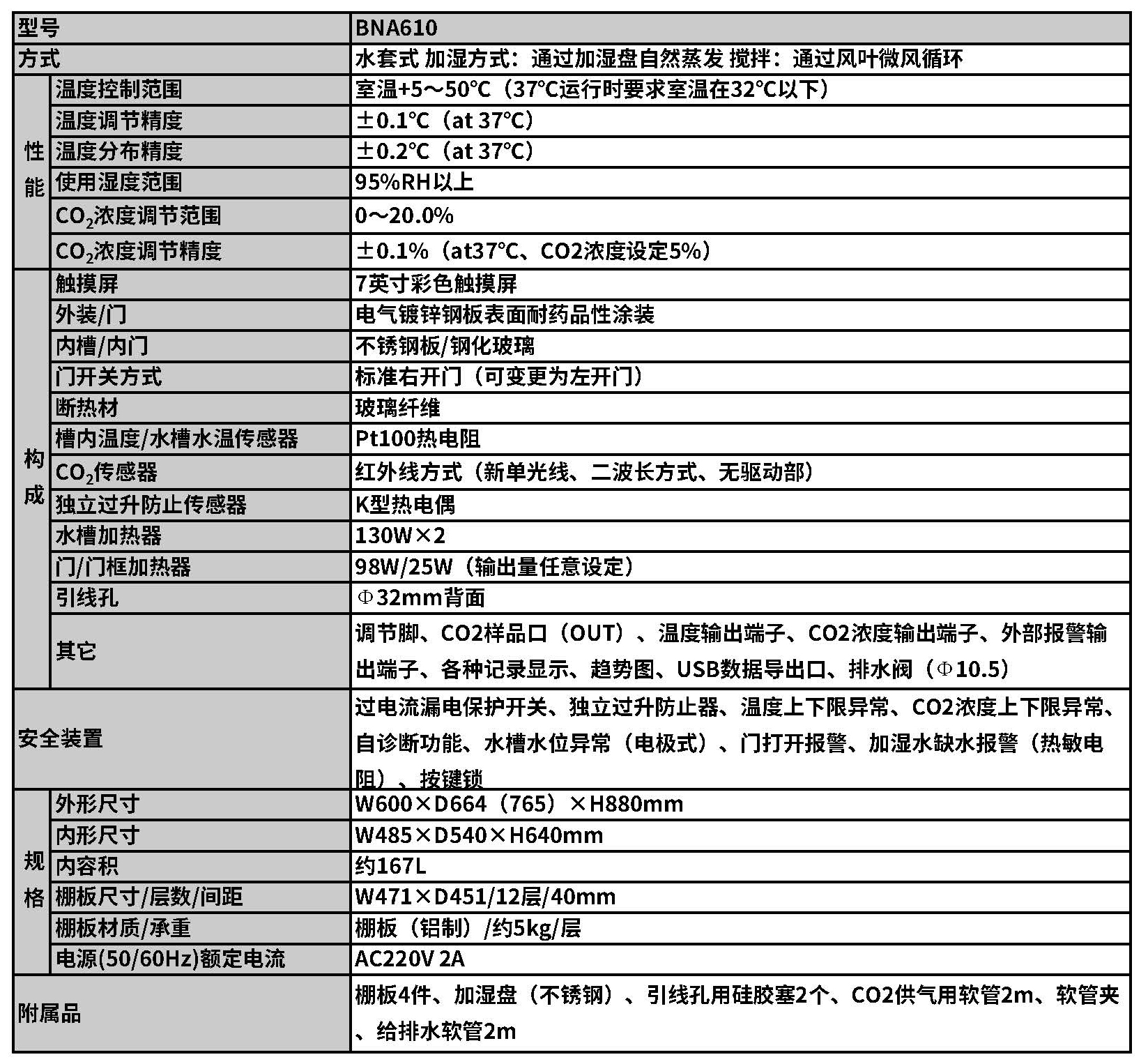

■規格

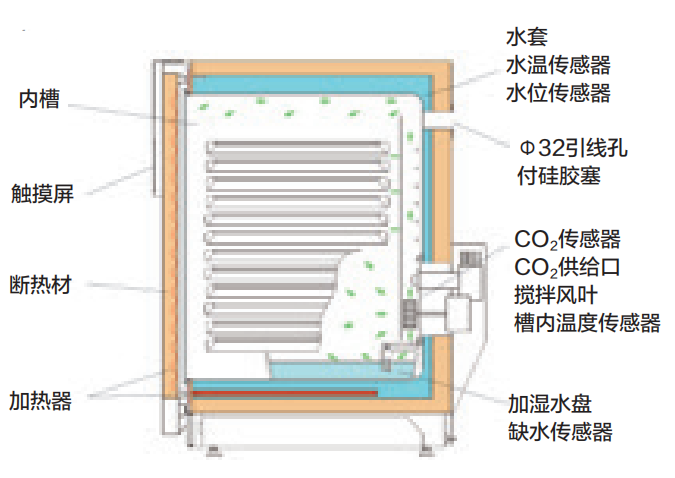

■BNA610斷面構造圖

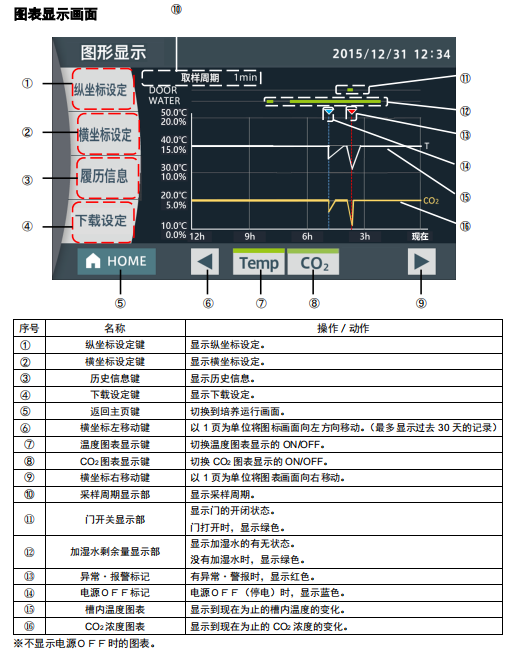

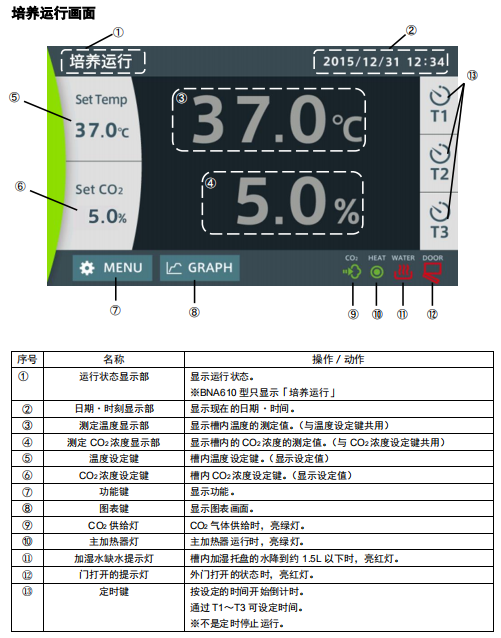

■培養運行時操作面板的動作名稱

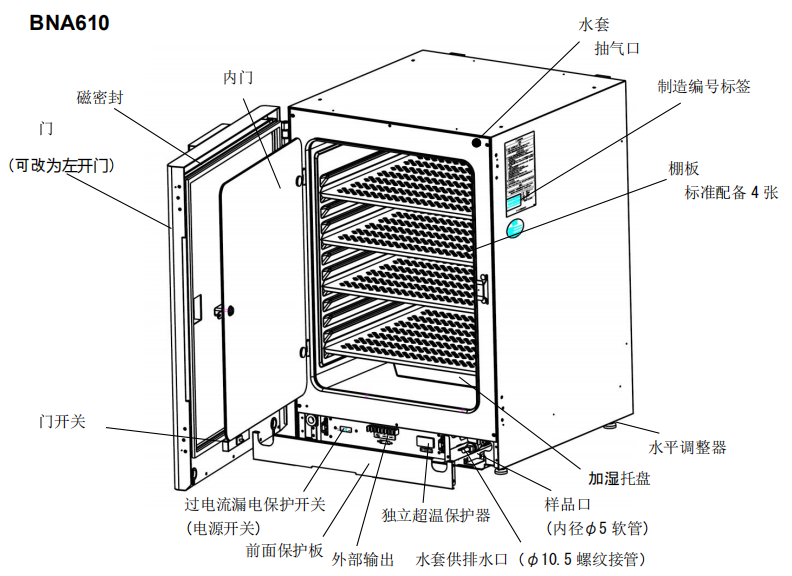

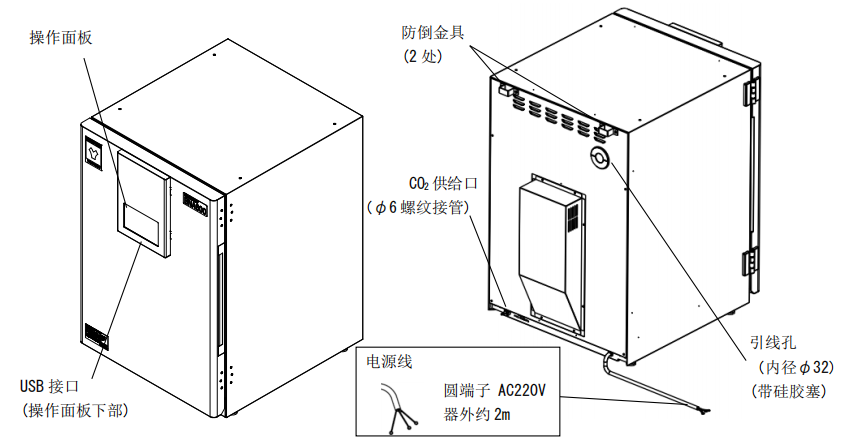

■本體各部位名稱

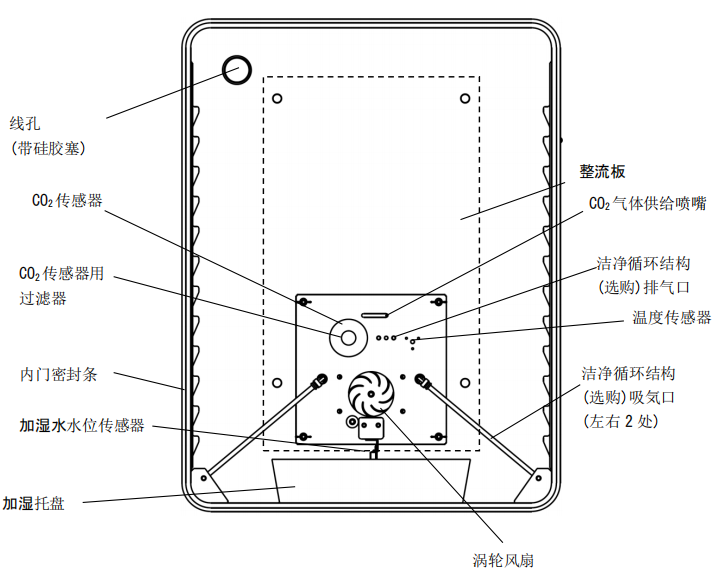

■內槽各部位名稱

■設備的概要和動作原理

    為了能在盡可能接近生理條件的狀態下培養細胞，需要使用 CO2 培養箱，使溫度、濕度、CO2 氣體濃度保持在穩定狀態。

    下面就本產品的動作原理進行說明。

加溫方式：

        CO2 培養箱 BNA610 型，槽內溫度分布均勻，并且采用了不容易受外部溫度影響的水套方式，通過水套水的溫度控制槽內溫度。另外，可以手動調整門加熱器的加熱量，防止槽內結霜。槽內溫度采用 PID 控制方式，是更精密的溫度控制方式。

加濕方式：

    一方面要極力避免因培養液的蒸發導致的滲透壓的變化，另一方面又要防止槽內結霜，要求槽內濕度大約為 95±5％rh。

    本設備利用水的蒸發進行加濕，槽內底面放置有加了水的加濕托盤，如果處于密閉狀態，能充分維持 90%rh 以上的濕度。

    自然蒸發方式的結構簡單，如果給加濕托盤補充水，需要將加濕托盤靠到內壁安裝。通過水位傳感器檢測加濕水的水位，如果水位減少，需要補充時，通過操作面板的顯示通知。

二氧化碳濃度(CO2 濃度)控制方式：

    二氧化碳環境是用來穩定保持細胞增生所必須的培養物的 pH 值的。培養適合的 pH 值是7.1～7.4，為了維持這個值，需要向槽內供應二氧化碳，控制二氧化碳濃度。

    通常是通過槽內傳感器檢測本設備的二氧化碳濃度，當測定值低于設定值時，打開電磁閥供應二氧化碳的方式。因此，槽內不斷調節到規定的濃度，即便門打開后二氧化碳濃度也會立即恢復到設定值。另外，二氧化碳的消耗量也較少。

    槽內二氧化碳濃度的設定使用的非分散型遠紅外線（NDIR）方式。非分散型遠紅外線 (NDIR)方式在二氧化碳濃度檢測上不受槽內溫濕度的影響，即便門打開后也能準確地控制濃度。
